Wer handelt bei einem Kurzschluss zuerst – Schütz oder Sicherung? Falsche Reihenfolge und Ihr SiC-Modul ist weg

In Hochspannungs- und Hochleistungssystemen wie DC-Ladestationen und Energiespeicher-PCS erscheinen DC-Schütze und -Sicherungen in Schaltplänen immer gemeinsam – in Reihe geschaltet im selben Hauptstromkreis. Dennoch denken viele Ingenieure immer noch, dass „jeder seinen eigenen Job macht“ – das Schütz übernimmt das Schalten, die Sicherung den Kurzschlussschutz.

Aber jeder, der tatsächlich Fehleranalysen durchgeführt hat, kennt die harte Wahrheit: Wenn die beiden ohne wirkliche Koordination nur „ihre eigenen Kämpfe ausfechten“, kann es sein, dass sie nicht öffnen, wenn sie sollten, oder auslösen, wenn sie nicht sollten – und Ihr tausend Dollar teures SiC-Modul ist sowieso weg.

Heute werden wir die Koordinationsprinzipien dieses „goldenen Duos“ von Grund auf aufschlüsseln.

I. Zeitliche Abfolgeschichtung: Fehler treten auf drei Ebenen auf, Maßnahmen müssen der Reihenfolge folgen

Ein ordnungsgemäß ausgelegter Hochspannungs-Gleichstromkreis implementiert einen dreistufigen Schutz. Schütze und Sicherungen folgen einer strikten zeitlichen Arbeitsteilung, ohne dass es zu Konflikten zwischen ihnen kommt:

1. Leichte Überlastung (1–3× Nennstrom)

Das System-BMS und die Software der Antriebsplatine greifen zuerst ein – reduzieren die Leistung und lösen Alarme aus –, während das Schütz normal öffnet und die Sicherung überhaupt nicht funktioniert.

2. Mäßige Überlastung (3–8× Nennstrom)

Die Software kann nicht rechtzeitig reagieren. Das Schütz führt die Unterbrechung durch, der Fehlerstrom wird gelöscht und die Sicherung bleibt intakt.

3. Extremer Kurzschluss (10×+ Ultrahochstrom)

Neither the software nor the contactor can react fast enough. Die Hochgeschwindigkeitssicherungen der aR-Klasse von Galaxy Fuse haben Vorrang und beheben den Fehler in Millisekunden – sie unterbrechen den Stromkreis, bevor große Ströme dauerhaft auf das Schütz einwirken können.

Koordinationsregel:Nennstrom der Sicherung > Dauerstrom des Schützes, mit ausreichendem Spielraum für Überspannungen und hohe Temperaturen – die Sicherung wirkt nur bei lebensgefährlichen Kurzschlüssen.

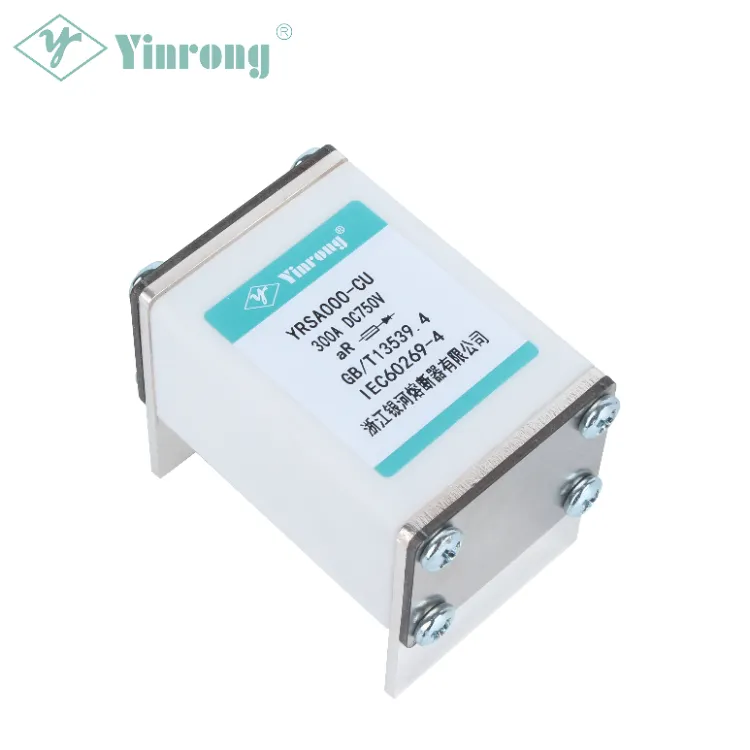

Praktische Referenz:Wählen Sie für ein 250-A-Volllastsystem ein 300-A-Schütz gepaart mitQuadratische 350-A-Hochgeschwindigkeitssicherung der Galaxy Fuse YRSA-Serie.



II. I²t-Energieanpassung: Sicherung absorbiert Wärme, Schütz vermeidet thermische Schäden

Dies ist der Kern des koordinierten Schutzes – und das Grundprinzip, das 90 % der Ingenieure übersehen. Im Klartext: Die gesamte im Moment des Kurzschlusses freigesetzte Wärmeenergie (I²t) ist es, die Schütze und Leistungsmodule zerstört. Um einen wirklich koordinierten Schutz zu erreichen, muss eine eiserne Regel befolgt werden: Galaxy Fuse-Schnellsicherung, Gesamtausschalt-I²t < Schütz-Kurzzeitfestigkeit I²t.

1. träge gG-Sicherung von schlechter Qualität:Die I²t-Werte sind enorm – der überwiegende Teil der Wärmeenergie wird in das Schütz geleitet, was zu einer Hochtemperatur-Kontaktverschweißung führt. Dabei handelt es sich um eine Art der Unterbrechung der „gegenseitigen Zerstörung“ – ohne Koordination.

2. Galaxy Fuse YRSA-Serie aR-Klasse-Hochgeschwindigkeitssicherung:Verfügt über Streifenelemente aus reinem Silber oder versilbertem Kupfer, die den Durchlass-I²t präzise begrenzen. Nimm dieYRSA000-CU-Serie Sicherungen der AR-Klasse bieten beispielsweise einen extrem niedrigen I²t-Wert und eine starke Strombegrenzungsfähigkeit – sie absorbieren den größten Teil der Fehlerwärme im Moment eines Kurzschlusses. Die durch das Schütz strömende Wärme ist minimal, die Kontakte bleiben intakt, ohne zu verschweißen – wodurch der Koordinierungseffekt von " erreicht wird.Opfern Sie die Sicherung, retten Sie das Schütz" .

In Kombination mit der proprietären Lichtbogenlöschtechnologie von Galaxy Fuse – hochreiner Quarzsand mit spezieller Lichtbogenunterdrückungsbehandlung – werden Lichtbögen im Moment eines Kurzschlusses schnell gelöscht, ohne dass das Gehäuse reißt oder Sand austritt, wodurch sekundäre Lichtbogenschäden an den Schützanschlüssen verhindert werden.

III. Spannungs- und Strompegelanpassung: Einheitliche Plattform, koordinierte Leistungsreduzierung

Die Grundlage der Koordination besteht darin, dass beide Komponenten auf der gleichen Hardware-Parameter-Grundlinie arbeiten – nicht auf einer Hochspannung und einer Niederspannung, nicht einer mit hoher Nennstromstärke und einer mit niedriger Nennstromstärke.

1. Spannungsvereinheitlichung

Die Nenngleichspannung von Schütz und Sicherung muss perfekt aufeinander abgestimmt sein, mit einem 1,2- bis 1,3-fachen Sicherheitsabstand über der Busspannung:

●750-V-Standard-Ladestation:Schütz 1000 VDC + Galaxy-SicherungYRSA000-CU-Serie 750/1000 VDC

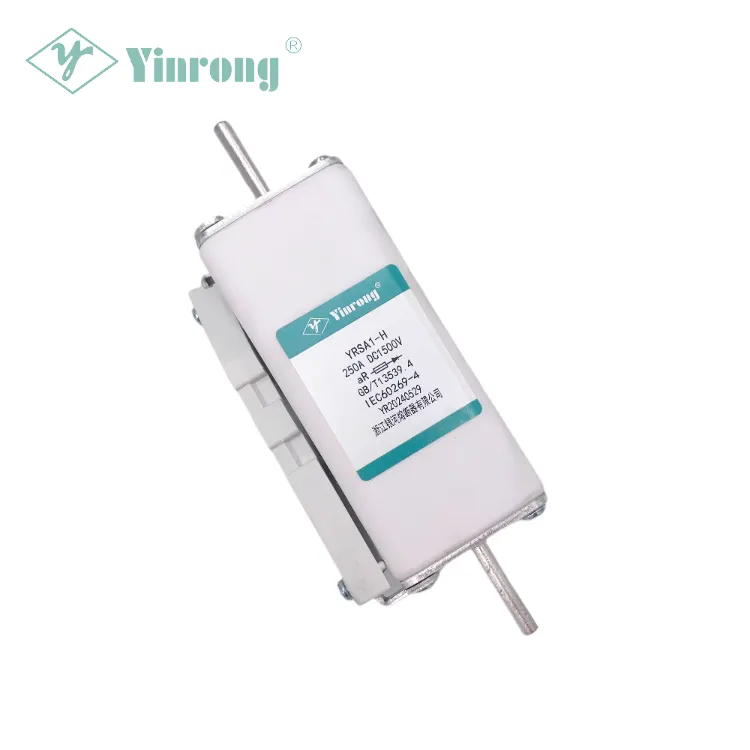

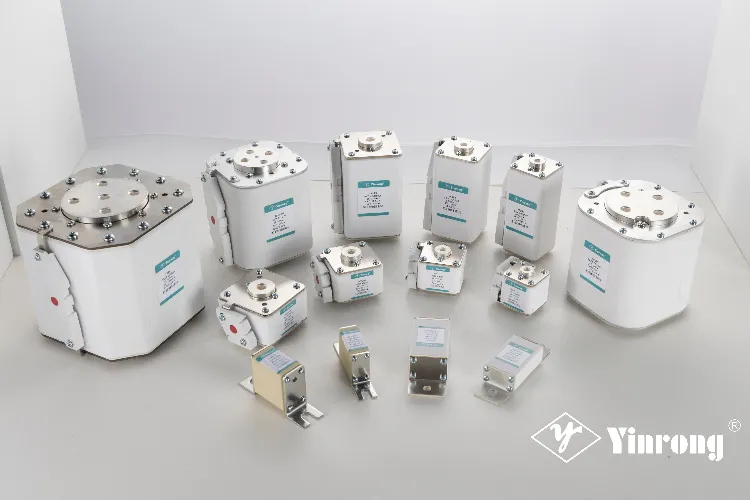

●800-V-Hochspannungs-Ultraschnellladung / Megawatt-Speicherung:Schütz 1500 VDC + Galaxy-SicherungYRSA1-HK-Serie 1500 VDC oderYRSA7-PK-Serie 1500 VDC



Galaxy Fuse-Produkte entsprechen IEC60269-4, GB/T13539.4 und anderen internationalen Standards, wobei mehrere Serien über UL-, TÜV- und CE-Zertifizierungen verfügen. High insulation strength ensures perfect compatibility with high-voltage contactors.



2. Aktuelle Schichtung

Der Nennstrom der Sicherung sollte immer eine Stufe höher sein als der des Schützes, um eine „Sicherheitspufferzone“ zu schaffen – Volllast- und Überspannungsbedingungen beeinträchtigen sich nicht. Galaxy FuseYRSA-Serie deckt den gesamten Spannungsbereich von 32 VDC bis 1500 VDC mit einer Unterbrechungskapazität von bis zu 250 kA DC ab. In Kombination mit Hochstromschützen ist der langfristige Temperaturanstieg bei Volllast äußerst gering – so werden Klemmenerwärmung und Lichtbogenbildung an der Quelle vermieden und chronische Ausfälle reduziert.

3. Koordinierte Umweltreduzierung

In Hochtemperaturgehäusen oder in hochgelegenen Umgebungen müssen sowohl das Schütz als auch die Sicherung gleichzeitig herabgestuft werden – nie nur eine Komponente allein herabstufen, da dies das Koordinationsgleichgewicht zerstören würde.

IV. Galaxy Fuse – Sicherungslösungen für die Schützkoordination

Galaxy Fuse (Yinrong) wurde 1980 gegründet und ist ein professioneller Sicherungshersteller, der Forschung und Entwicklung, Tests, Fertigung und Vertrieb integriert. Das Unternehmen produziert komplette neue Energiesicherungen für PV-, Energiespeicher- und Ladestationsanwendungen und exportiert die Produkte in über 80 Länder und Regionen weltweit.

1. Koordination auf Materialebene

Proprietäre versilberte Kupferstreifenelemente bieten Stoßspannungsfestigkeit und Metallermüdungsbeständigkeit und passen sich dem Schützbetrieb von Zehntausenden von Schaltzyklen pro Tag ohne störende Auslösungen an. Die Produkte entsprechen IEC60269-4, GB/T13539.4 und anderen Standards, mit stabiler Isolierung und perfekter Anschlussanpassung – wodurch Erwärmungsrisiken ausgeschlossen werden.

2. Prozessoptimierte Lichtbogenlöschung

Fortschrittliche Technologien wie Parallelelement-Lichtbogenlöschung, schnelle Fehlerunterbrechung und Keramikrohr-Antirissbildung sorgen für eine schnelle Lichtbogenlöschung unter Kurzschlussbedingungen und verhindern so Lichtbogenschäden an Kontakten und Anschlüssen des Schützes.

3. Spannungs- und Stromschichtanpassung der gesamten Serie

●YRSA000-CU-Serie:Entwickelt für 750-V-/1000-V-Standardladegeräte und kleine bis mittlere Energiespeicher

●YRSA1-HK Serie:Entwickelt für 1000-V-1500-V-Systeme

●YRSA7-PK Serie:1500-V-Serie mit quadratischem Gehäuse, konzipiert für ultraschnelles Hochspannungsladen mit 800 V und groß angelegte Energiespeicherung – Unterbrechungskapazität bis zu 250 kA DC



Kompatibel mit allen auf dem Markt erhältlichen Standard-Hochspannungs-Gleichstromschützen.



4. Koordinierter Auswahlservice aus einer Hand

Galaxy Fuse bietet professionellen technischen Support – von I²t-Anpassungsberechnungen bis hin zu kompletten Systemschutzlösungen. Unser technisches Team kann Kunden bei der genauen Berechnung des gesamten Satzes passender Parameter für die Schütz- und Sicherungskoordination unterstützen.

Im Vergleich zu international führenden Marken bietet Galaxy Fuse erhebliche Kosten-Leistungs-Vorteile bei gleichen Spezifikationen und Zertifizierungen. Galaxy Fuse verfügt über mehr als 40 Jahre Erfahrung in der Herstellung von Sicherungen, mehr als 48 Patente und mehrere internationale Zertifizierungen (UL/TÜV/CE/CQC) und weist klare Vorteile bei Materialien, Lichtbogenlöschprozessen und Systemkoordinationsfähigkeiten auf.

Letzte Gedanken

Bei der Koordination zwischen Gleichstromschütz und Sicherung geht es im Wesentlichen um die präzise Abstimmung in drei Dimensionen: Timing, Energie und Parameter. Sorgen Sie für das richtige Timing – Fehler werden auf der richtigen Ebene behandelt. Sorgen Sie für den richtigen I²t – die Wärme wird richtig verteilt. Sorgen Sie für die richtige Spannung und Stromstärke – Hardwarekomponenten beeinträchtigen sich nicht gegenseitig.

Alle drei sind unverzichtbar. Wählen Sie richtig – Schütz und Sicherung spielen jeweils eine Rolle und bilden Schutzschichten. Wählen Sie falsch – im besten Fall versagt der Schutz, im schlimmsten Fall wird die Ausrüstung zerstört.

Galaxy Fuse – über 40 Jahre Engagement für hochwertige Sicherungen mit dem Ziel, sichere und zuverlässige Stromkreisschutzlösungen für Ladestationen und Energiespeichersysteme bereitzustellen.

Für technische Unterstützung bei der Sicherungsauswahl oder Schützkoordination wenden Sie sich bitte an unsWenden Sie sich an das technische Team von Galaxy Fuse.
