Wie arbeiten Gleichstromschütze und Sicherungen zusammen?

I. Funktionale Definition: Eine zweischichtige Schutzarchitektur mit klar definierten Rollen

DC-Schütz: Ein steuerbarer Executive-Schalter

Ein Gleichstromschütz ist ein elektromechanisches Schaltgerät, das Hochleistungs-Gleichstromkreise unter Steuerungssystembefehlen verbindet und trennt. Zu den Kernfunktionen einer Ladestation gehören:

•Start-/Stopp-Steuerung des Ladevorgangs: Wird auf Befehl des BMS oder der Ladesteuerung geschlossen, um den Ladepfad einzurichten, und nach Abschluss geöffnet, um die Verbindung zu trennen.

•Notfallisolierung: Führt beim Empfang von Befehlen eine kontrollierte Stromunterbrechung durch, wenn das System abnormale Bedingungen wie Übertemperatur, Überspannung oder Isolationsfehler erkennt.

•Vorlademanagement: Funktioniert mit einem Vorladewiderstand, um den Einschaltstrom zu begrenzen, bevor der Hauptstromkreis mit Strom versorgt wird, und schützt so die Buskondensatoren.

DC-Sicherung: Ein passives ultimatives Schutzgerät

Eine Sicherung ist ein Einweg-Schutzelement, das Fehlerströme zuverlässig unterbricht, bevor sie irreversible Schäden verursachen. Die grundlegenden Unterschiede zwischen flinken Sicherungen in Halbleiterqualität, die in DC-Ladestationen verwendet werden, und gewöhnlichen Industriesicherungen sind:

•Antwort auf Mikrosekundenebene: Weitaus schneller als die zehn Millisekunden, die für die mechanische Betätigung eines Schützes erforderlich sind.

•Strombegrenzungscharakteristik: Begrenzt die Fehlerstromenergie innerhalb der Widerstandsgrenzen nachgeschalteter Leistungsgeräte (IGBT/SiC).

•DC-Lichtbogenlöschfähigkeit: Zuverlässige Unterbrechung in 500-V-1500-V-Gleichstromsystemen ohne Rückzündungsrisiko.

•Zusammenfassung der Positionierung: Der Schütz ist die gesteuerte „Schutztür“; Die Sicherung ist die unverzichtbare „letzte Verteidigungslinie“.

II. Die technische Logik des koordinierten Matchings

Beim Schutzdesign für Ladestationen geht es bei weitem nicht nur um die Installation zweier Geräte im selben Gehäuse. Ihre Koordinationsbeziehung bildet die technische Kernlogik einer mehrschichtigen Schutzarchitektur.

Typische Stromkreistopologie

Netzeingang → AC/DC-Modul → DC-Bus → Sicherung → Hauptschütz → Vorladeschütz + Widerstand → Fahrzeugschnittstelle

Schutzhierarchie und Reaktionszeitpunkt

Typische Fehlermodi aufgrund einer nicht übereinstimmenden Koordination

Kerndesignkriterium: Der Durchlass-I²t-Wert der Sicherung muss unbedingt kleiner sein als der Kurzschlussfestigkeits-I²t-Wert des geschützten Schützes.

III. Fünf wichtige technische Parameter für Matching und Auswahl

1. Nennspannung: DC-spezifisch mit ausreichend Spielraum

Da Gleichstrom keinen natürlichen Nulldurchgangspunkt hat, ist die Lichtbogenlöschung weitaus schwieriger als in Wechselstromsystemen. Daher unterscheidet sich die Auswahllogik für DC-spezifische Geräte grundsätzlich von AC-Geräten.

Auswahlprinzip: Die Nennspannung von Sicherung und Schütz muss ≥ der maximalen DC-Busspannung des Systems sein.

•800-V-Ladeplattform → Empfohlene Nennleistung: 1000 V Gleichstrom oder höher

•1500-V-Energiespeichersystem → Es muss eine Nennleistung von 1500 V DC oder höher ausgewählt werden

Technische Warnung: Es ist strengstens verboten, DC-spezifische Geräte durch AC-fähige Produkte zu ersetzen. Gelingt es nicht, den Lichtbogen während einer Fehlerunterbrechung effektiv zu löschen, kann dies katastrophale Folgen haben.

2. Bemessungsstrom: Marge für Schütze, I²t-Berechnung für Sicherungen

DC-Schütz:

•Der Dauerstrom sollte den maximalen Ausgangsstrom der Ladestation überschreiten.

•Faktor Ingenieurserfahrung: Empfohlene Auswahl bei ca. 1,2×.

DC-Sicherung:

•Die Auswahl darf nicht ausschließlich auf dem Nennstrom basieren. I²t und Ausschaltvermögen müssen umfassend bewertet werden.

•Der Schmelz-I²t der Sicherung muss unter dem Widerstands-I²t des geschützten Halbleitermoduls (IGBT/SiC) liegen.

•Faktor Ingenieurserfahrung: Empfohlene Auswahl bei ca. 1,5×.

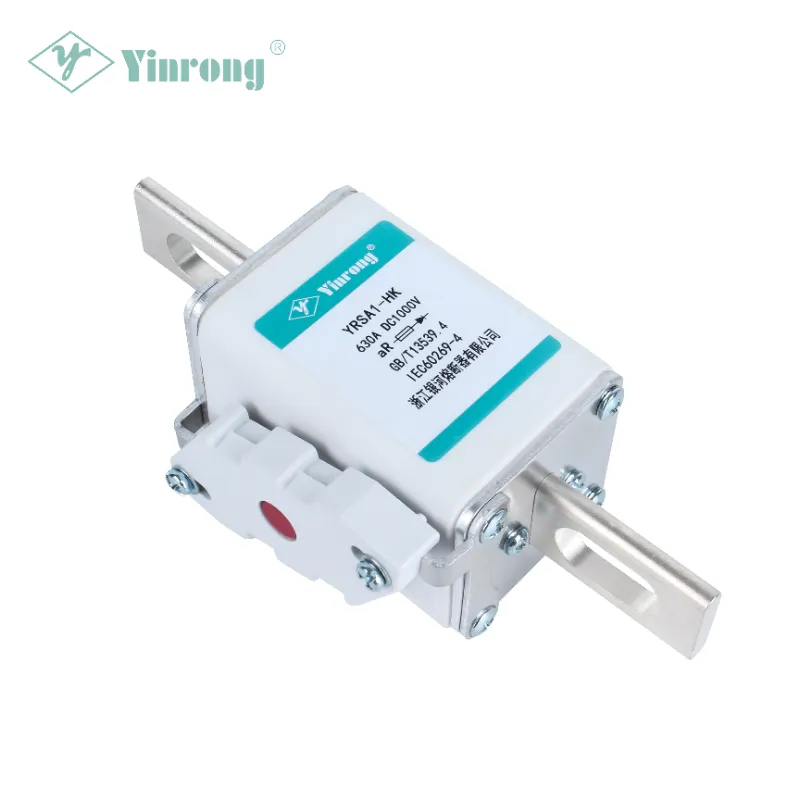

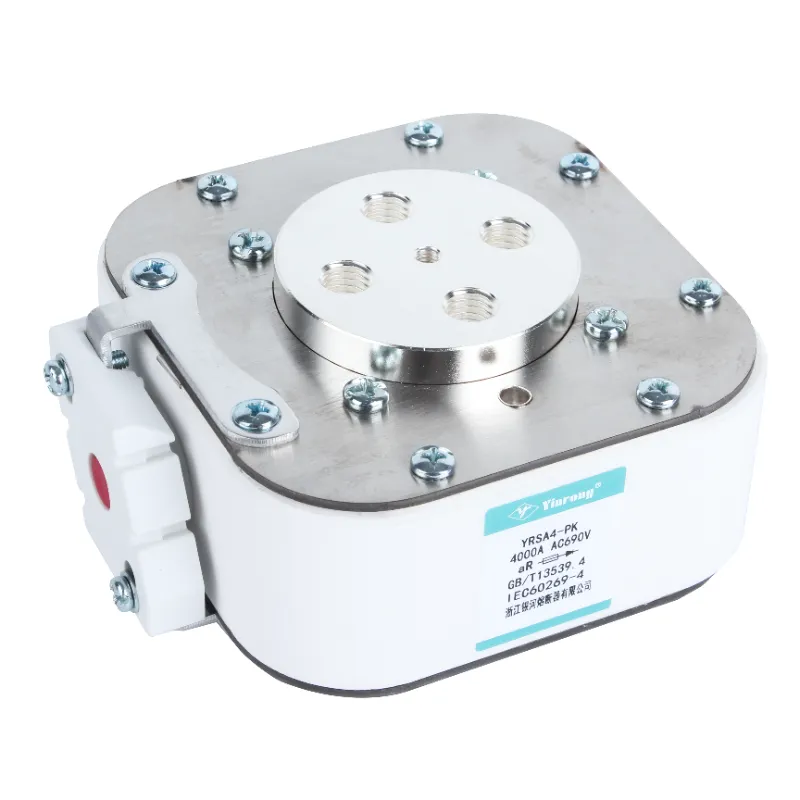

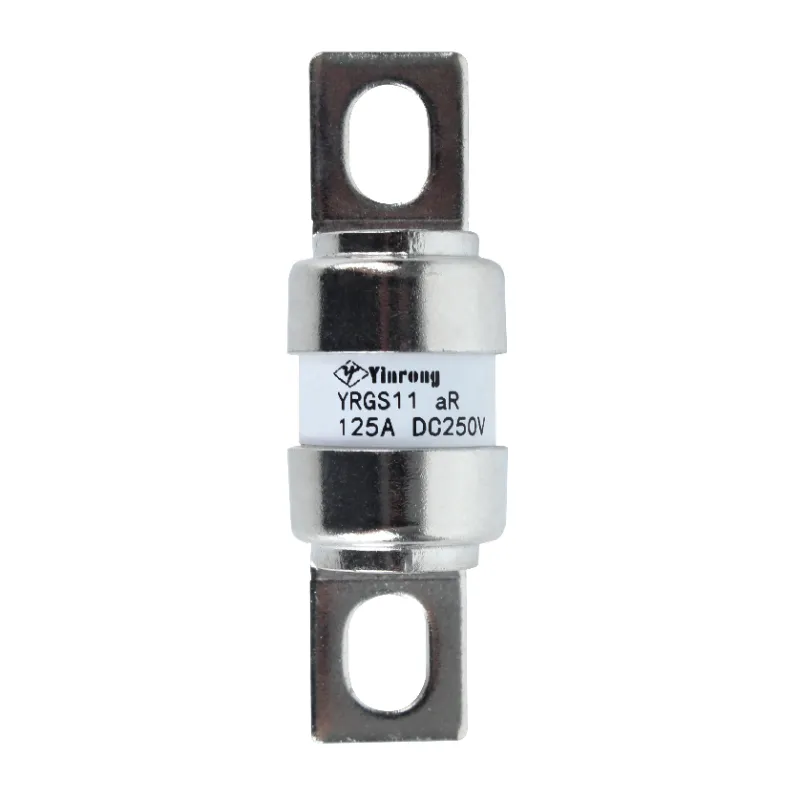

Die YRSA-Serie von Zhejiang Galaxy Fuse deckt Nennspannungen von 690 V bis 1500 V und Nennströme von 10 A bis 3000 A ab und verfügt über versilberte Sicherungselemente aus reinem Kupfer oder reinem Silber mit variablem Querschnitt, untergebracht in hochfesten Aluminiumoxid-Keramikröhren, mit hochreinem Quarzsand als Lichtbogenlöschmedium.

3. I²t-Koordination: Der Kernparameter des Matching-Designs

I²t (Ampere-Quadrat-Sekunde) ist der kritischste quantitative Indikator bei der Auswahl der passenden Sicherung und Schütz.

Auswahlbeschränkungsbeziehungen:

Die flinken Sicherungsserien von Galaxy Fuse zeichnen sich durch niedrige I²t-Werte, eine starke Strombegrenzungsfähigkeit und ein hohes Ausschaltvermögen aus und eignen sich daher für den Kurzschlussschutz von Halbleiterbauelementen und kompletten Geräten.

4. Selektive Zeit-Strom-Koordination

In einer mehrstufigen Schutzarchitektur muss das Schutzgerät, das der Fehlerstelle am nächsten liegt, zuerst wirken.

5. Umgebungstemperatur und Leistungsreduzierung

Ladestationen werden in den unterschiedlichsten Umgebungen eingesetzt, wobei die technischen Anforderungen von -40 °C niedrigen Temperaturen bis zu +85 °C hohen Temperaturen reichen. Sowohl Sicherungen als auch Schütze müssen entsprechend der tatsächlichen Umgebungstemperatur in ihrer Kapazität herabgesetzt werden.

IV. Galaxy Fuse: Die professionelle Wahl für den Schutz von DC-Ladestationen

1980 gegründet,Zhejiang Galaxy Fuse Co., Ltd. ist ein professionelles Sicherungsunternehmen, das Forschung und Entwicklung, Tests, Herstellung, Vertrieb und Import/Export integriert. Als Schlüsselunternehmen des ehemaligen Ministeriums für Maschinenbau und führender Hersteller von Sicherungen in China umfasst das Hauptprodukt des Unternehmens Photovoltaik-Gleichstromsicherungen, Sicherungen für neue Energiefahrzeuge und Sicherungen für Ladestationen. Die Produkte entsprechen IEC 60269, GB/T 13539.4 und anderen internationalen und nationalen Standards und werden in über 80 Länder und Regionen exportiert, darunter Europa, Amerika, Südostasien und den Nahen Osten.

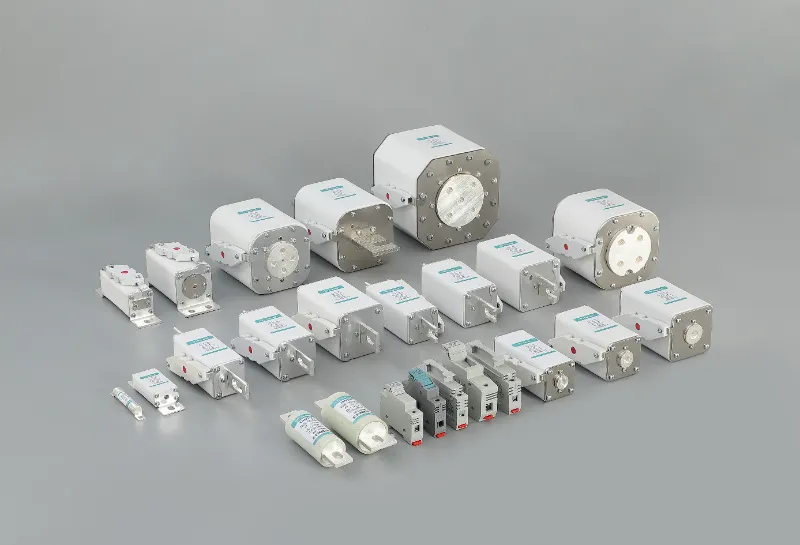

Empfohlene DC-Schutzproduktserie für Ladestationen

Die wichtigsten technischen Vorteile von Galaxy Fuse

•Internationale Zertifizierungen für die gesamte Serie: Mehrere Serien haben die TÜV-, UL-, CE- und CQC-Zertifizierungen bestanden. Die Managementsysteme umfassen IATF 16949, ISO 9001, ISO 14001 und ISO 45001.

•Ausgereifte Koordinationslösungen: Umfangreiche Erfahrung in der technischen Koordination mit gängigen Gleichstromschützen und ausgereiften Auswahllösungen.

•Komplette technische Datenunterstützung: Bietet gemessene I²t-Kurven und Abschaltstromkurven, um präzise Koordinationsberechnungen mit Schützen zu erleichtern.

•Tiefe technische Akkumulation: Besitzt über 48 Gebrauchsmuster- und Erfindungspatente für die Herstellung von Sicherungsprodukten und wurde 2017 als nationales High-Tech-Unternehmen anerkannt.

•Teilnahme an Branchenstandards: Die Produkte entsprechen GB/T 13539.4, IEC 60269 und mehreren anderen internationalen und nationalen Standards.

V. Fazit

Die Abstimmung von Schützen und Sicherungen in DC-Ladestationen lässt sich technisch wie folgt zusammenfassen: Funktionsschichtung, Timing-Koordination und Parameterverriegelung.

•Die Sicherung führt eine Kurzschlussstromunterbrechung im Mikrosekundenbereich durch, um die Sicherheit von IGBT/SiC und anderen Leistungshalbleitern zu gewährleisten.

•Der Schütz ist für das kontrollierte Schaltmanagement verantwortlich und führt normale Start-/Stopp- und Notfall-Trennbefehle aus.

•Die beiden dienen als gegenseitige Backup-Redundanz und bilden eine doppelte Sicherheitsbarriere.

Wenn sie richtig aufeinander abgestimmt sind, erfüllt jeder seine eigenen Aufgaben mit mehrschichtiger Verteidigung; Bei Nichtübereinstimmung reichen die Folgen von Schutzversagen bis hin zum Durchbrennen der Ausrüstung.

Mit über 40 Jahren Erfahrung in der Forschung, Entwicklung und Herstellung hochwertiger Sicherungen ist Galaxy Fuse bestrebt, sichere und zuverlässige Schaltkreisschutzlösungen für Gleichstrom-Ladestationen bereitzustellen.

Für technische Unterstützung bei der Sicherungsauswahl für DC-Ladestations-Schutzsysteme oder bei der Koordination mit Schützen wenden Sie sich bitte an unsWenden Sie sich an das technische Team von Galaxy Fuse.
