​Flinke Sicherung vs. gewöhnliche Sicherung: Was ist der wahre Unterschied?

Beim Entwurf leistungselektronischer Systeme bestimmt die Auswahl der Sicherung direkt die Sicherheitsmargen der Geräte und die Wirksamkeit des Fehlerschutzes. Wenn es um flinke Sicherungen im Vergleich zu herkömmlichen Sicherungen geht, treffen viele Ingenieure grobe Entscheidungen, die ausschließlich auf Nennstrom und -spannung basieren, und übersehen grundlegende Unterschiede in der Materialwissenschaft, den Reaktionsmechanismen und den Anwendungsszenarien. Dieses Versehen kann bei neuen Energie- und Energiespeichersystemen ernsthafte Risiken mit sich bringen.

Dieser Artikel bietet eine systematische Analyse der Kernunterschiede zwischen flinken Sicherungen und gewöhnlichen Sicherungen – vom strukturellen Design und den Sicherungsmechanismen bis hin zu Anwendungsgrenzen – um Ingenieuren dabei zu helfen, genaue Auswahlentscheidungen zu treffen.

Struktur und Materialien: Vom „Metalldraht“ zum „Präzisionsschmelzelement“

Das Schmelzelement einer gewöhnlichen Sicherung besteht typischerweise aus geometrisch geformtem Metalldraht und zeichnet sich durch eine einfache Struktur und niedrige Herstellungskosten aus. Seine Sicherungslogik basiert auf Joule-Wärme, die durch den Überlaststrom selbst erzeugt wird. Wenn die Wärmeansammlung den Schmelzpunkt erreicht, schmilzt das Element und öffnet den Stromkreis. Durch dieses Design eignet es sich für Szenarien, in denen eine schnelle Reaktion nicht entscheidend ist, z. B. als Überlastschutz für Kabel und Leitungen.

Die flinke Sicherung ist jedoch sowohl im Material als auch im Aufbau speziell optimiert. Sein Schmelzelement besteht aus reinem Silber, versilbertem Kupfer oder reinem Kupfer und hat die Form eines rechteckigen dünnen Streifens mit verengten kreisförmigen Lochhälsen und vorpositionierten Lötpunkten mit niedrigem Schmelzpunkt an bestimmten Stellen. Die Genialität dieser Konstruktion liegt darin, dass beim Auftreten einer Überlastung oder eines Kurzschlussstroms mit geringem Mehrfachwert der Lötpunkt zuerst schmilzt und durch einen metallurgischen Effekt die schnelle Trennung des Elements am verengten Hals beschleunigt, wodurch eine Stromkreisunterbrechung in Mikrosekunden bis Millisekunden erreicht wird.

Im Wesentlichen beruhen gewöhnliche Sicherungen auf „natürlicher Wärmespeicherung“, während flinke Sicherungen durch Konstruktions- und Materialtechnik ein „aktives beschleunigtes Ausschalten“ erreichen – dies ist der grundlegendste Unterschied zwischen beiden.

Reaktionsgeschwindigkeit: Die Lücke zwischen Millisekunde und Mikrosekunde

Die Reaktionsgeschwindigkeit ist das intuitivste Unterscheidungsmerkmal zwischen den beiden Sicherungstypen.

Bei gewöhnlichen Sicherungen ist die Sicherungszeit umgekehrt proportional zum Vielfachen des Überlaststroms: Je höher der Strom, der den Nennwert überschreitet, desto kürzer ist die Sicherungszeit. Umgekehrt kann sich die Schmelzzeit bei niedrigeren Überlastungsvielfachen auf mehrere Sekunden oder sogar länger erstrecken. Diese „Zeitverzögerungs“-Eigenschaft ist beim Kabelschutz akzeptabel, da Kabel eine gewisse Wärmekapazität und eine kurzfristige Überlastfähigkeit aufweisen.

Ganz anders verhalten sich flinke Sicherungen. Dank des „beschleunigenden“ Mechanismus von Lötpunkten mit niedrigem Schmelzpunkt und dem Stromdichtekonzentrationseffekt der verengten Halsstruktur können flinke Sicherungen den Stromkreis innerhalb von Millisekunden oder sogar Mikrosekunden freigeben. Diese extreme Geschwindigkeit wird nicht als Selbstzweck angestrebt, sondern um Fehlerströme innerhalb der Zeitspanne zu entfernen, die Halbleiterbauelemente (wie IGBTs, SiC-MOSFETs und Gleichrichterdioden) aushalten können – die thermische Toleranz von Halbleitern liegt normalerweise nur in der Größenordnung von Millisekunden, und gewöhnliche Sicherungen können diese Schutzanforderung nicht erfüllen.

Anwendungsszenarien: Schutzziele definieren Auswahllogik

Die Anwendungsgrenzen von flinken und gewöhnlichen Sicherungen werden natürlich durch ihre jeweiligen Ansprecheigenschaften definiert.

Gewöhnliche Sicherungen werden hauptsächlich zum Überlast- und Kurzschlussschutz von Kabeln und Leitungen eingesetzt. Kabel besitzen eine gewisse thermische Trägheit; Kurzfristige Überlastungen führen nicht sofort zu Isolationsschäden, daher ist eine gewisse Verzögerung beim Auslösen der Sicherung zulässig. Dies erklärt, warum gewöhnliche Sicherungen in Gebäudeverteilungs- und Industriestromleitungen nach wie vor weit verbreitet sind.

Flinke Sicherungen hingegen dienen dem Schutz von Halbleiter-Leistungsgeräten und Gleichrichterbaugruppen. In Photovoltaik-Wechselrichtern, DC-Ladestationen und Energiespeicherwandlern (PCS) sind IGBT- und SiC-Module extrem anfällig für Überstrom – sobald ein Kurzschluss auftritt, muss der Strom innerhalb von Hunderten von Mikrosekunden abgebaut werden, sonst wird das Gerät dauerhaft beschädigt. Flinke Sicherungen sind genau die Lösung für diese Anforderung.

Insbesondere in Energiespeichersystemen (ESS) ist der Einsatz von Schnellsicherungen von entscheidender Bedeutung. Kurzschlussströme in Batterieclustern weisen eine hohe Gleichspannung, eine hohe Stromstärke und keinen natürlichen Nulldurchgang auf, was hohe Anforderungen an die Unterbrechungskapazität und die Lichtbogenlöschleistung stellt. Hochgeschwindigkeits-Gleichstromsicherungen für die Energiespeicherung müssen nicht nur schnell ansprechen, sondern auch Lichtbögen unter Hochspannungs-Gleichstrombedingungen zuverlässig löschen, ohne erneut zu zünden, und gleichzeitig über ein ausreichendes Ausschaltvermögen verfügen, um die extrem hohen Kurzschlussströme zu bewältigen, die Batteriecluster liefern können.

IEC-Klassifizierung: Die technische Kluft zwischen aR und gG

Aus Sicht der Sicherungsnormen der International Electrotechnical Commission (IEC) wird der Unterschied zwischen flinken und gewöhnlichen Sicherungen weiter quantifiziert und standardisiert.

Gewöhnliche Sicherungen fallen normalerweise in die KategoriegG(Vollbereichs-Kabelschutz)-Klasse, bietet vollständigen Überlast- und Kurzschlussschutz, aber mit relativ längeren Betriebszeiten, geeignet für allgemeine Verteilung und Kabelschutz.

Zu den gehören flinke SicherungenaRKlasse (Teilbereichs-Halbleiterschutz). aR-Sicherungen sind speziell für den Schutz von Halbleitergeräten konzipiert und zeichnen sich durch extrem niedrige I²t-Werte (Durchlassenergie) und eine starke Strombegrenzungsfähigkeit aus. Sie können den Fehlerstrom in einem sehr frühen Stadium eines Fehlers unterbrechen und so die Fehlerenergie innerhalb der Belastbarkeit von Halbleiterbauelementen begrenzen. aR-Sicherungen sind nicht für den Schutz vor Überlastung bei geringer oder mehrfacher Überlast zuständig. Diese Funktion ist Steuerungssystemen oder Schützen zugeordnet und bildet eine klare Funktionshierarchie.

Galaxy Fuse: Hochgeschwindigkeits-Sicherungslösungen für neue Energie und Energiespeicher

Galaxy Fuseverfügt über mehr als 40 Jahre Erfahrung in der Forschung und Entwicklung sowie Herstellung von Sicherungen und hat sich ein umfassendes technisches Fachwissen im Segment der flinken Sicherungen aufgebaut. Für neue Energieanwendungen wie Photovoltaik-Wechselrichter, DC-Ladestationen und Energiespeicherkonverter bietet Galaxy Fuse ein umfassendes Sortiment an leistungsstarken Hochgeschwindigkeitssicherungen.

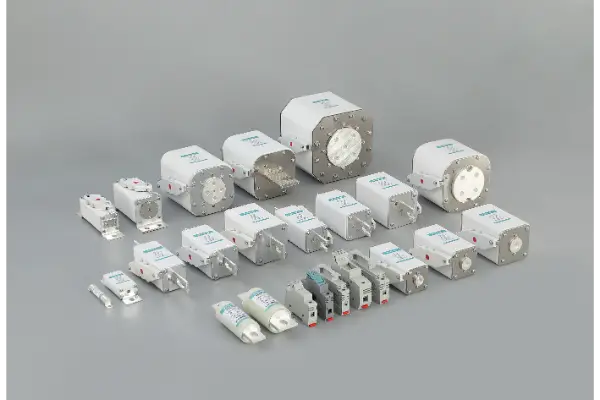

Spezielle Hochgeschwindigkeitssicherungen für Energiespeichersystemesind ein wichtiger Schwerpunktbereich für Galaxy Fuse. Energiespeichersysteme stellen weit mehr Anforderungen an Sicherungen als allgemeine Industrieanwendungen: Gleichspannungen bis zu 1500 V, Kurzschlussströme von Hunderten von Kiloampere und die Notwendigkeit einer absoluten Lichtbogenlöschung und Unterbrechungszuverlässigkeit in geschlossenen Batterieumgebungen. Die Produkte der Galaxy Fuse-Energiespeicherserie verwenden schmelzbare Elemente aus reinem Silber und hochreine Quarzsand-Lichtbogenlöschmedien in Kombination mit optimierten Halsstrukturdesigns, um eine Reaktion im Mikrosekundenbereich und eine zuverlässige Unterbrechung unter extremen Fehlerbedingungen zu gewährleisten.

Technische Kernvorteile:

●Elemente aus reinem Silber/versilbertem Kupfer:Niedriger Schmelzpunkt und hohe Leitfähigkeit sorgen für schnelle Reaktion

●Optimierte Halsstruktur:Präzise Steuerung der Schmelzpunkte für eine gleichmäßige Lichtbogenunterbrechung

●Lichtbogenlöschung aus hochreinem Quarzsand:Absorbiert schnell Lichtbogenenergie und unterdrückt Rückzündungen

●Vollständige Zertifizierung:Die Produkte entsprechen IEC60269, GB13539 und anderen internationalen Standards, wobei mehrere Serien über UL-, TÜV- und CE-Zertifizierungen verfügen

●Vollständiger technischer Datensupport:Stellt gemessene I²t-Kurven und Abschaltstromkurven bereit und erleichtert Ingenieuren genaue Berechnungen zur Systemschutzkoordination

Abschluss

Der Unterschied zwischen flinken und gewöhnlichen Sicherungen geht weit über das oberflächliche „schnell versus langsam“ hinaus. Von der Materialauswahl und Strukturoptimierung bis hin zu Reaktionsmechanismen und IEC-Klassifizierung vertreten beide völlig unterschiedliche Schutzphilosophien.

Gewöhnliche Sicherungen schützen die „Wärmekapazität“ von Kabeln; flinke Sicherungen schützen das „fragile Fenster“ von Halbleitern. In den heutigen schnell wachsenden neuen Energie- und Energiespeichersektoren ist es eine wesentliche Fähigkeit für jeden Leistungselektronikingenieur, den einzigartigen Wert von flinken Sicherungen zu verstehen und richtig zu nutzen.

Galaxy Fuse – über 46 Jahre Engagement für die Herstellung hochwertiger Sicherungen mit dem Ziel, sichere und zuverlässige Schaltkreisschutzlösungen für globale neue Energie- und Energiespeichersysteme bereitzustellen.

Für technische Unterstützung bei der Auswahl von Hochgeschwindigkeitssicherungen für Energiespeicher oder neue Energiegeräte wenden Sie sich bitte an unsKontaktieren Sie das Galaxy Fusetechnisches Team.
