Auswahlanalyse von Sicherungen für den Schutz des Photovoltaik -Arrays im Solarphotovoltaik -Stromerzeugungssystem

Das Photovoltaik -Stromerzeugungssystem (abkürzte als PV) besteht aus Komponenten und Subsystemen, die einfallende Lichtenergie in elektrische Energie direkt umwandeln können, von denen das Photovoltaik -Array die Kerneinheit ist. Das Photovoltaik -Array wandelt die einfallende Sonnenstrahlung direkt in die DC -Leistung um, indem die Sonnenkollektoren mit dem Photovoltaic -Array -Verbindungsbox angeschlossen und dann mit dem Wechselrichter konvergiert oder direkt über das Verbindungsbox angewendet werden. Als Teil des Systems, das bis zu 70% der Kosten ausmacht, ist der Schutz des Photovoltaik -Arrays und die Optimierung der Effizienz der Stromerzeugung zu Schlüsselbereichen der technologischen Entwicklung geworden.

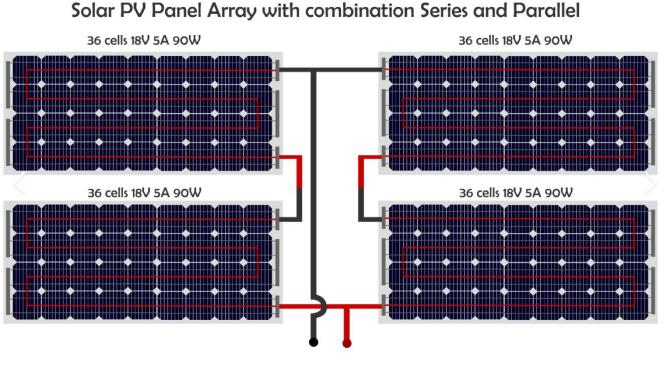

Um die Effizienz des Photovoltaiksystems zu verbessern, werden mehrere Photovoltaik -Felder in Reihe angeschlossen, um eine Photovoltaik -Schnur zu bilden, und mehrere Gruppen von Photovoltaik -Saiten sind parallel angeschlossen, um ein Photovoltaik -Array zu bilden. Der Strom des Photovoltaik -Arrays wird über das Verbindungsfeld konvergiert und tritt in die nachgeschaltete Anwendungsverbindung ein. Um zu verhindern, dass das Photovoltaik -Panel zu einer Energiebelastung wird und die Effizienz der Gesamtleistung beeinflusst, und zu einer durch Missverdrahtung oder lokalen Anomalien verursachten Überstromgefahren zu verhindern, muss jede Photovoltaik -Saite mit Sicherungen an beiden Enden installiert werden. Wenn in der Photovoltaik -Saite ein Kurzschlussfehler auftritt, bläst die Seriensicherung schnell und isoliert den fehlerhaften Teil, um den normalen Betrieb des gesamten Arrays zu gewährleisten.

Darüber hinaus können Array-Sicherungen auch Schutz gegen Ströme bieten, die von nachgeschalteten Komponenten zurückgeführt wurden, insbesondere wenn der Kurzschlussstrom höher ist als der Strom einer einzelnen PV-Schnur. Die Nennkapazität der Sicherung muss in der Lage sein, solche extremen Bedingungen abzudecken, um den sicheren Betrieb des Systems zu schützen.

Internationale Standards und inländische Spezifikationen

In Bezug auf den Schutz der PV DC -Seite bieten relevante internationale und inländische Standards wichtige Anleitungen. Zum Beispiel Artikel 690.99 des US National StandardReis/NFPA 70"National Electrical Code" (NEC) besagt deutlich, dass Leiter und Geräte in PV -Subsystemschaltungen, PV -Ausgangsschaltungen, Wechselrichterausgangsschaltungen und Batteriekreisen für Energiespeicher die Anforderungen der Leiter- und Ausrüstungsschutzklauseln erfüllen müssen. Darüber hinaus nimmt China den gleichwertigen IEC -Standard einGB/T 16895.32-2021, was feststellt, dass unter Standard-Testbedingungen, wenn die kontinuierliche Stromkapazität des Kabels gleich als das 1,25-fache des Kurzschlussstroms ist, der Überlastschutz ignoriert werden kann. Es wird jedoch auch empfohlen, Sicherungen in Kombination mit den spezifischen Produktanweisungen des Herstellers auszuwählen.

IEC hat die entwickeltIEC 60269-6 StandardSpeziell für Photovoltaik-Systemschutzsicherungen, die die Leistungsanforderungen von Photovoltaik-Sicherungen eindeutig festlegen, z. Gleichzeitig die technische Spezifikation von ULBetreff 2529Bietet wichtige Leitlinien für Niederspannungssicherungen in Photovoltaiksystemen. Die beiden unterscheiden sich bei der Berechnung des Blasstroms und der Verwendung von Temperaturkorrekturkoeffizienten.

Überlegungen zur Sicherungsauswahl

Bei der Auswahl von Sicherungen in Photovoltaiksystemen sollten sich die folgenden Indikatoren konzentrieren:

Nennspannung: Die Nennspannung der Sicherung muss die maximale Spannung mit offener Kreisspannung (VOC) erfüllen, die das System erreichen kann. Insbesondere in kalten Bereichen sollte der Spannungskorrekturwert des Photovoltaik-Panels bei der niedrigsten Umgebungstemperatur berücksichtigt werden.

Bewertungsstrom: Für Sicherungen, die in Reihe mit Photovoltaik-Panels verbunden sind, ist normalerweise der Nennstrom in ≥ 1,56 ISC (ISC ist der Kurzschlussstrom) erforderlich. Der IEC -Standard wird in ≥1,42 ISC überarbeitet und der US -UL -Standard ist in ≥ 1,35 ISC. Es muss in Kombination mit der tatsächlichen Anwendungsumgebung ausgewählt werden.

Brechungskapazität: Die Bruchkapazität der Sicherung sollte ausreichen, um mit dem kurzkreislaufenden Stromspitze fertig zu werden und die Geräte vor Schäden zu schützen.

Umweltanpassungsfähigkeit: Im Falle einer hohen Temperatur oder einer dichten Installation sollte der Nennwert gemäß den Empfehlungen des Sicherungsherstellers angemessen reduziert werden, um einen langfristigen stabilen Betrieb sicherzustellen.

Abschluss

Die Installation von DC -Sicherungen in Photovoltaik -Arrays ist nicht nur ein notwendiges Mittel zum Schutz der Geräte und zur Verbesserung der Effizienz der Stromerzeugung, sondern auch eine wichtige Maßnahme, um den sicheren Betrieb des gesamten Systems zu gewährleisten. Eine angemessene Auswahl der Sicherungen erfordert eine umfassende Berücksichtigung von Faktoren wie die Arbeitsumgebung von Photovoltaik-Panels, kurzer Kurzschlussstrom, Spannung mit offener Kreislauf usw., um die langfristige Zuverlässigkeit und Wirtschaft des Systems zu gewährleisten.

Zum Beispiel Zhejiang Galaxy Fuse Co., Ltd's's1000VDC 30A 10x38mm Solar Py Fuse LinkUnd1500VDC 30A 10x85mm Solar PV SicherungsverbindungUnd1500VDC 630A 3L Bolt Typ Solar PV SicherungsverbindungPhotovoltaik -Sicherungen wurden in wichtigen Schutzpositionen von Photovoltaik -Verbindungsschränken häufig verwendet. Mit ausgezeichneter Leistung und hoher Standardzertifizierung bieten diese Sicherungen stabile und zuverlässige Lösungen für Projekte zur Erzeugung von Photovoltaik-Stromerzeugen, die dem System helfen, effizient zu arbeiten.
