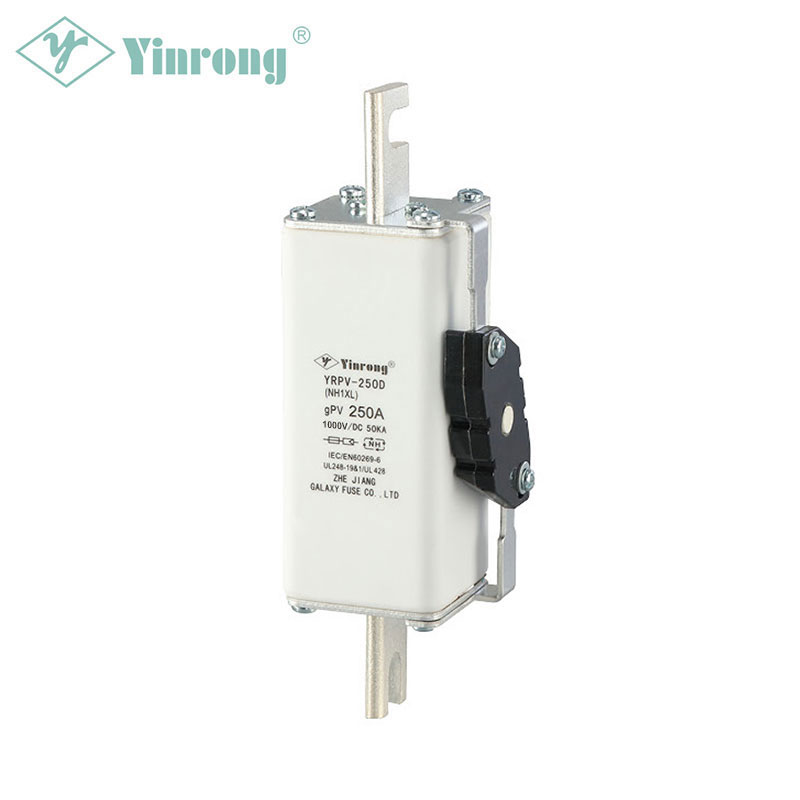

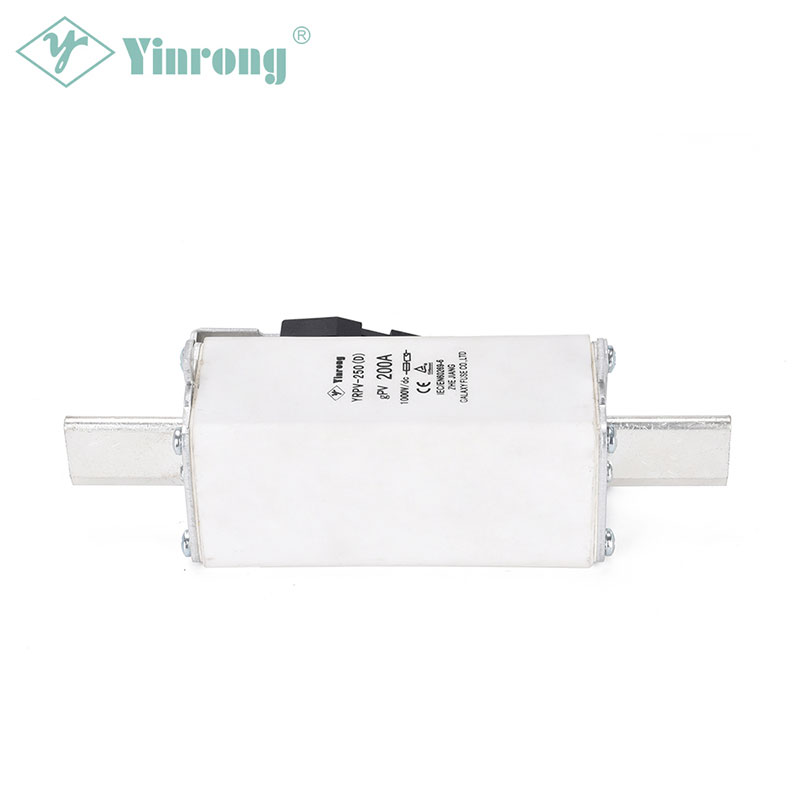

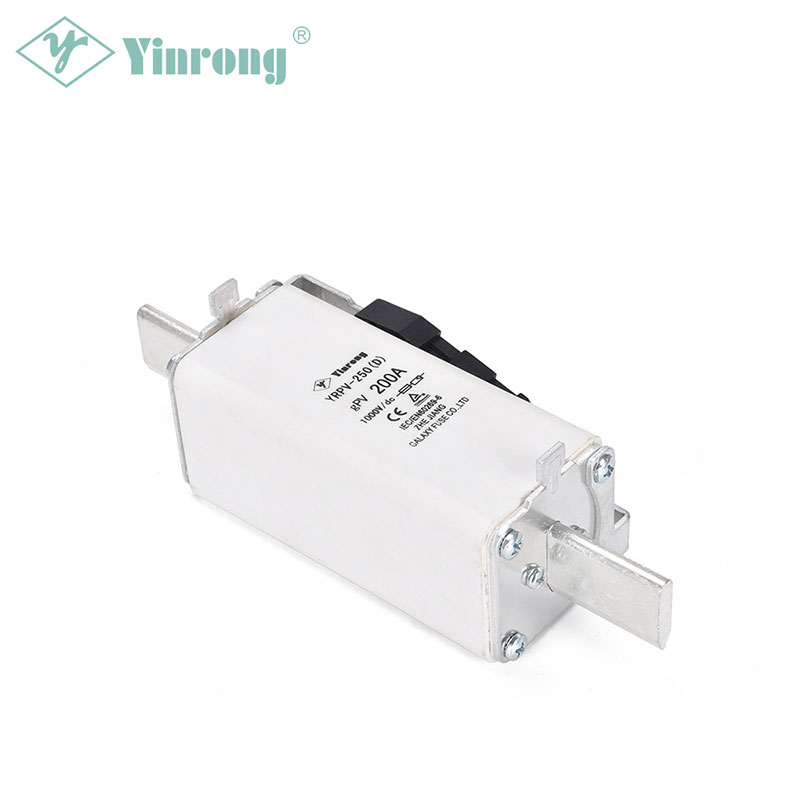

1000 VDC 250 A NH1XL Solar-PV-Sicherungseinsatz
Zulassungen und Standards
• IEC60269-6
• GB/T13539.6
Betriebsklasse
• gPV
Funktionen und Vorteile
• 1000-VDC-Photovoltaikanlage (PV) verfügbar
• Amperewerte von 80–250 A verfügbar
• Erfüllt die Norm IEC IEC60269-6 für weltweite Akzeptanz
• Standardisierte NH1XL-Konstruktion
• Design mit geringer Verlustleistung für hohe Energieeffizienz
• NH-Schraubmontage
• 25 kA Ausschaltvermögen, TÜV- und CE-zertifiziert
• Schlagbolzen und Mikroschalter verfügbar
Anwendungen
• Combiner-Box
• PV-Array-Schutz
• Wechselrichter
• Inline-PV-Modulschutz
Empfohlener Sicherungshalter
• YRPV-250D 1000 VDC Sicherungssockel
Optionales Zubehör
• Stürmer
• Mikroschalter
Ursprungsland
• Volksrepublik China
Parameter
| Produktcode |
Nennstrom |
Bruchkapazität |
Sicherheitszertifikat |
Leistungsverlust1,0 Zoll (W) |
Nettogewicht |
|
|
|
| YRPV250D/80NH |
80A |
1000 VDC TÜV und CE: 20 kA
|
●
|
●
|
○
|
16.0 |
0,96 kg |
| YRPV250D/100NH |
100A |
●
|
●
|
○
|
18.9
|
| YRPV250D/125NH |
125A |
●
|
●
|
○
|
21
|
| YRPV250D/160NH |
160A |
●
|
●
|
○
|
29.5
|
| YRPV250D/200NH |
200A |
●
|
●
|
○
|
34.6
|
| YRPV250D/250NH |
250A |
●
|
●
|
○
|
37.5
|
| YRPV250D/80SH |
80A |
●
|
●
|
○
|
16.0 |
0,925 kg |
| YRPV250D/100SH |
80A |
●
|
●
|
○
|
18.9
|
| YRPV250D/125SH |
125A |
●
|
●
|
○
|
21.0 |
| YRPV250D/160SH |
160A |
●
|
●
|
○
|
29.5
|
| YRPV250D/200SH |
200A |
●
|
●
|
○
|
34.6
|
| YRPV250D/250SH |
250A |
●
|
●
|
○
|
37.5
|
Hinweis: ●Bezeichnet die genehmigte Zertifizierung; ○bezeichnet die ausstehende Zertifizierung
Größe (mm)
Modellerklärung
① ……Galaxy-Sicherungscode……YR
②……„Photovoltaik“……PV
③……Maximaler Nennstrom der Sicherung……250 A
④ ……Nennstrom des Sicherungseinsatzes……Beispiel: 200 A
Zeit-Strom-Kurve
